Dlaczego ustawianie narzędzi poza obrabiarką wpływa na pierwszą sztukę i powtarzalność serii

Każda korekta wymiaru narzędzia wykonywana bezpośrednio na pracującej obrabiarce CNC bezpowrotnie pochłania cenny czas maszynowy. Zamiast realizować właściwy proces obróbki, drogie wrzeciono stoi w miejscu. Operatorzy poświęcają dziesiątki minut na manualne próby nacinania, ręczne dotykanie materiału i żmudne korygowanie błędów. Taki schemat postępowania nie tylko opóźnia start nowej serii produkcyjnej. On przede wszystkim zaciera rzeczywisty obraz dokładności pierwszej obrobionej sztuki. Trudno obiektywnie ocenić stabilność procesu technologicznego, gdy początkowe parametry skrawania opierają się na zgrubnych szacunkach i poprawkach wprowadzanych na wyczucie. W nowoczesnych zakładach obróbki skrawaniem całkowicie odseparowuje się przygotowanie sprzętu od cyklu pracy samej maszyny.

Jakie parametry narzędzia wymagają ustalenia przed pracą?

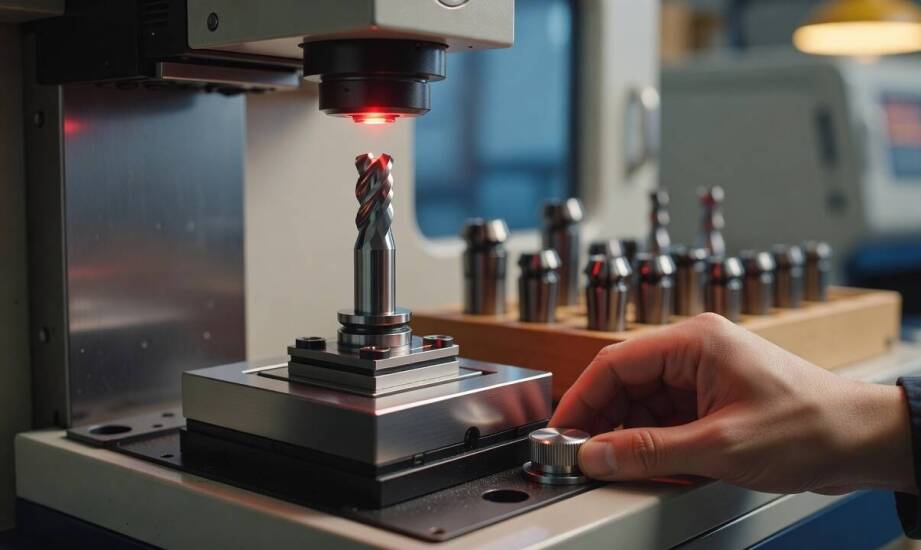

Przed załadowaniem oprawki do magazynu obrabiarki konieczne jest precyzyjne zdefiniowanie jej geometrii. Kluczowe parametry obejmują długość całkowitą, maksymalny promień skrawania, bicie promieniowe oraz punkt odniesienia względem wrzeciona. Przeniesienie pomiaru na zewnętrzne przyrządy pomiarowo-ustawcze definitywnie kończy z ryzykowną praktyką wymiarowania na wiór. Zewnętrzne urządzenia wykorzystują zaawansowaną optykę telecentryczną oraz dynamiczne kamery wysokiej rozdzielczości. Taka technologia gwarantuje bezstykowe określenie geometrii ostrza z dokładnością rzędu kilku mikrometrów. Zebrane dane tworzą rzetelną bazę wyjściową dla sterownika CNC, chroniąc detal przed zniszczeniem.

Specjalnie przystosowane środowisko do mierzenia oprawek drastycznie ogranicza liczbę manualnych prób na maszynie. Odpowiednio wczesne wyłapanie mikropęknięć, narostów na krawędzi czy naturalnego zużycia płytki daje wymierne efekty. Dzięki temu narzędzie trafia do wrzeciona w pełni gotowe do pracy z zadanymi tolerancjami wymiarowymi. Skompletowany zestaw tnący utrzymuje rygorystyczną powtarzalność. Pierwsza wyprodukowana sztuka zgadza się z założeniami programu technologicznego już podczas próbnego przejazdu. Każdy kolejny komplet bliźniaczych frezów zachowuje identyczne wartości pozycjonowania. Zapewnia to bezpieczną i stabilną produkcję seryjną bez nieplanowanych przerw na mikrokalibracje.

Przepływ danych z przyrządu i wpływ na krótkie serie

Przekazanie precyzyjnie zmierzonych wartości do maszyny wymaga bezpiecznego kanału komunikacji. Pakiety informacji wędrują z przyrządu ustawczo-pomiarowego bezpośrednio do przypisanego sterownika CNC. Odbywa się to za pośrednictwem zakładowej sieci, pamięci RFID w oprawkach lub etykiet z kodem Data Matrix. Integracja z oprogramowaniem TMS pozwala monitorować historię zużycia poszczególnych ostrzy oraz bezobsługowo aktualizować przesunięcia punktu zerowego. Cyfrowy i zautomatyzowany transfer danych bezwzględnie eliminuje ryzyko ludzkich pomyłek przy ręcznym wpisywaniu parametrów. Ręczne błędy operatora stanowią najczęstszą przyczynę groźnych kolizji z uchwytem obróbkowym. Prawidłowe funkcjonowanie bazy narzędziowej wymaga też fizycznego uporządkowania przestrzeni wokół stanowiska pomiarowego. Odpowiednią logistykę w tym zakresie zapewnia sprawdzony producent szaf narzędziowych, dostarczając zintegrowane systemy regałowe do szybkiej lokalizacji skatalogowanych oprawek i płytek.

Zysk z takiego modelu organizacyjnego rośnie w zakładach realizujących krótkie serie produkcyjne. Dotyczy to szczególnie fabryk zmagających się z wielokrotnymi przezbrojeniami maszyn w ciągu jednej zmiany. Skuteczne wyeliminowanie kilkunastu minut jałowego przestoju przy każdej zmianie detalu uwalnia potężny zapas dostępności wrzeciona. Skrupulatne pomiary poza strefą skrawania świetnie wspierają również zaawansowane technologie obróbki szybkościowej. Zastosowanie popularnych oprawek termokurczliwych wymusza utrzymanie bicia promieniowego na poziomie maksymalnie 3 µm. Przy prędkościach wrzeciona przekraczających kilkanaście tysięcy obrotów na minutę sama weryfikacja wymiaru okazuje się niewystarczająca. Pomiary geometryczne muszą zostać niezwłocznie uzupełnione o profesjonalne wyważanie narzędzi. Restrykcyjna jakość wyważenia na poziomie G2.5 zapobiega przedwczesnemu wyeksploatowaniu łożysk elektrowrzeciona. W praktyce inżynierów ZOLLER Polska obserwujemy, że spięcie tych procesów kontrolnych w jednym stanowisku decyduje o końcowej precyzji.

Ustawianie narzędzi skrawających z dala od zanieczyszczonej przestrzeni roboczej maszyny usprawnia organizację całego gniazda produkcyjnego. Bezpośrednim zyskiem z wdrożenia zewnętrznego presetu nie jest wyłącznie odczyt długości czy średnicy skrawania. Priorytet stanowi budowa absolutnie przewidywalnego środowiska jeszcze przed dotknięciem detalu frezem. Gwarancja bezpieczeństwa procesowego i wysoka jakość pierwszej sztuki sprawiają, że inwestycja w dedykowane zaplecze pomiarowe szybko zarabia na siebie. Zakład oszczędza realne kwoty na drastycznej redukcji kosztownych przestojów maszyny oraz zminimalizowaniu liczby braków.
